Halbautomatisches Papierbahn-Klebesystem
Beim Druckplattenwechsel in Rollenoffset-Anlagen gingen durch manuelles Verkleben der Papierbahnen wertvolle Maschinenstunden verloren. Die von uns entwickelte und patentierte Klebestation nutzt Vakuum-Fixierung und eine spezielle Kinematik — faltenfrei, optimal gestrafft und absolut reproduzierbar.
Engineering löst prozessuale Flaschenhälse

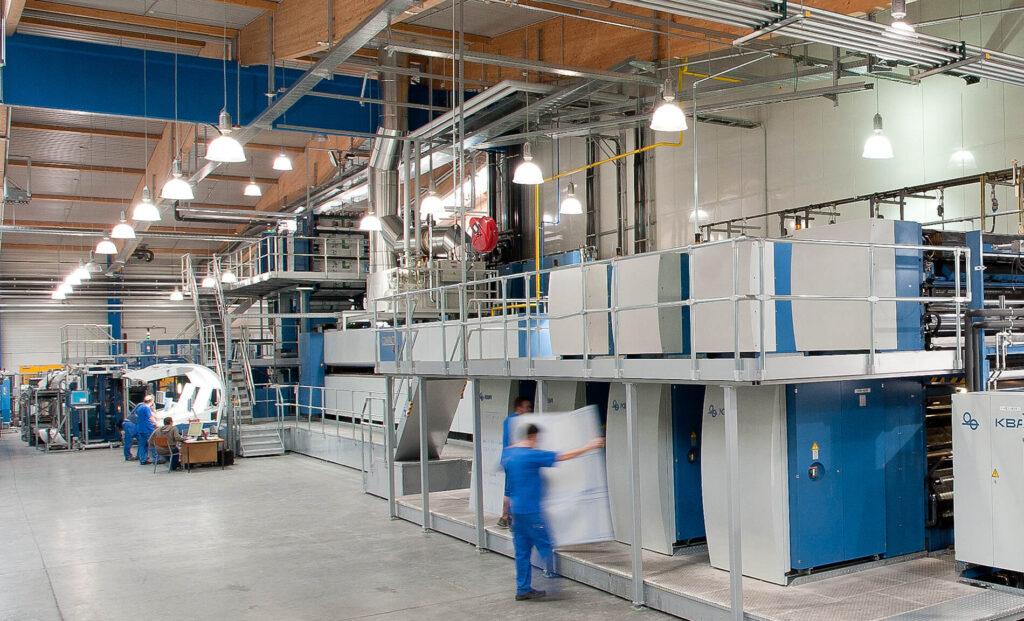

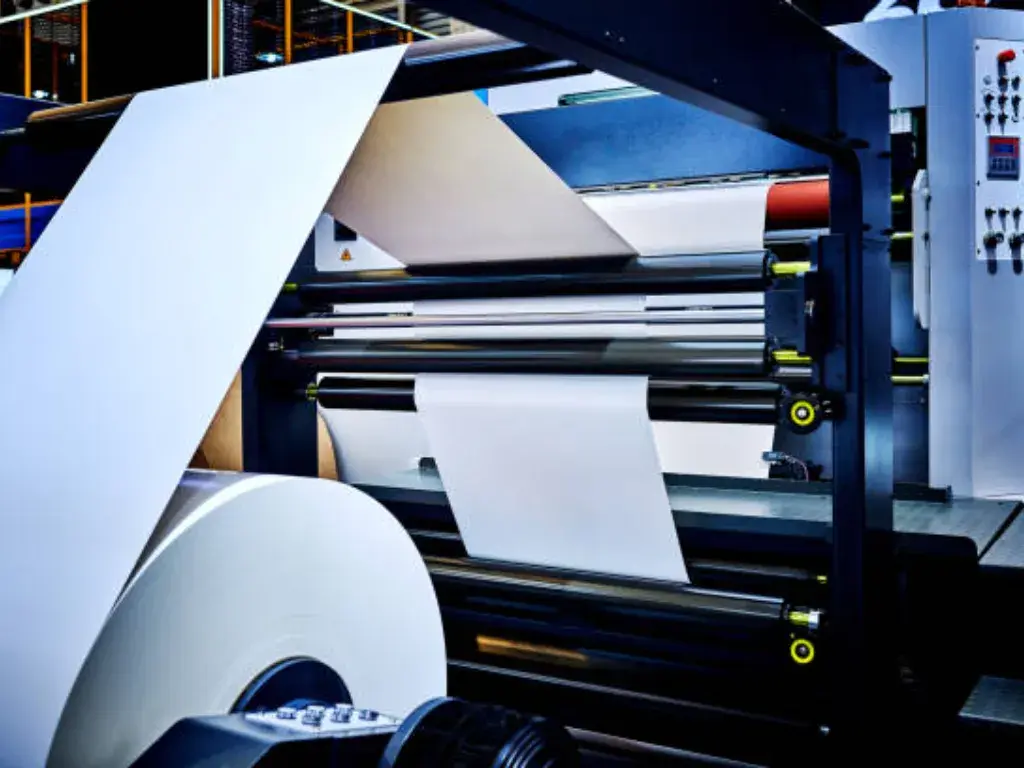

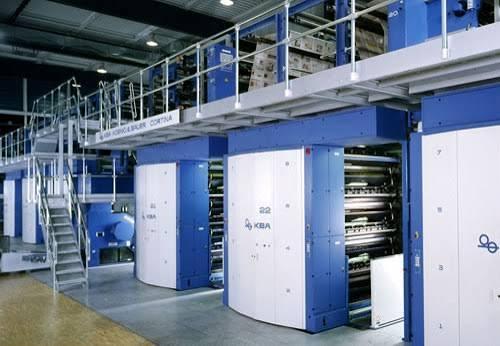

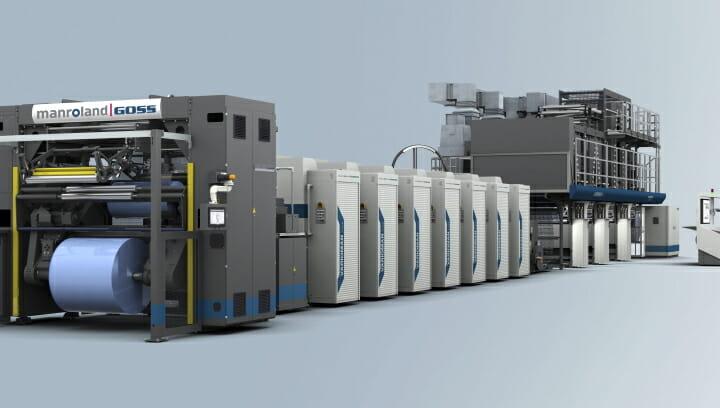

Ein fliegender Druckplattenwechsel erfordert es, die Papierbahn zwischen Druckwerk und Trockner zu durchtrennen und später wieder zusammenzufügen. Die bisherige manuelle Vorgehensweise barg massive Nachteile: Aufgrund der enormen Bahnbreite war ein faltenfreies Verkleben von Hand nahezu unmöglich, und die notwendige Bahnspannung für einen sicheren Maschinenanlauf ließ sich manuell nicht herstellen. Die Konsequenz: Die Klebestelle musste im Kriechgang durch die kritischen Aggregate gezogen werden, um Papierbahnrisse zu vermeiden.
Mit der neu konstruierten Station wurde dieser Prozess von Grund auf automatisiert. Die tragende Reaktionsstruktur besteht aus zwei Lagerplatten mit einem feststehenden Oberbalken und einem schwenkbaren Unterbalken, die beide als Vakuum-Hohlprofile ausgeführt sind. Die Papierbahn wird beim Einlegen angesaugt und absolut faltenfrei fixiert. Ein lineargeführtes Messer übernimmt anschließend die exakte, rechtwinklige Quertrennung.
Der eigentliche Clou der Konstruktion liegt jedoch in der Geometrie: Die Schwenkachse des Unterbalkens wurde so verlagert, dass sich der Balken beim Hochschwenken nicht nur senkrecht bewegt, sondern die Papierbahn gleichzeitig in Transportrichtung zieht. Diese Kinematik erzeugt exakt die Zugkraft, die notwendig ist, um die neue Bahn beim Verkleben perfekt zu straffen.
Höchste Prozesssicherheit ab der ersten Sekunde
Das primäre Ziel dieser Entwicklung war die drastische Minimierung unproduktiver Rüstzeiten. Durch die halbautomatische Steuerung wird der manuelle, fehleranfällige Prozess durch eine reproduzierbare mechanische Sequenz ersetzt.
Was vorher den Einsatz mehrerer Mitarbeiter erforderte, kann nun von einer einzigen Person präzise und sicher durchgeführt werden. Da die Geometrie der Klebestation die Bahnspannung automatisch wiederherstellt, entfällt die langsame, risikobehaftete Anlaufphase gänzlich: Die Druckmaschine kann nach dem Verbinden der Bahnen praktisch sofort wieder auf volle Produktionsgeschwindigkeit hochgefahren werden.
Die Mechanik im Detail
Vakuum-Hohlprofile, lineargeführte Quertrennung und eine verlagerte Schwenkachse greifen zu einer Sequenz ineinander, die den kritischsten Moment im Rollenoffset entschärft. Das Verfahren ist unter DE 195 33 112 C2 patentiert und steht für die Handschrift von JSTec: ein prozessualer Flaschenhals, gelöst nicht durch mehr Steuerungstechnik, sondern durch die richtige Geometrie.
